如何 伪造/篡改 USB 摄像头
0. Introduction
为什么要做这样魔幻的事情呢？因为我在想，深度学习到底能不能安全地部署？会不会有人能很轻易地攻击部署好的深度学习模型？
除了科普性的介绍，这篇文章后面也会介绍如何用 Buildroot 构建 bootloader，定制 Linux 内核，根文件系统，如何用 C 读取 /dev/video0 的数据，并且把 YUYV422 格式转换成 OpenCV 的 YV12，RGB，最终 JPEG 编码实时推送 MJPEG 视频流。项目源码放在了 github 上，可以在最后的参考文献找到链接。

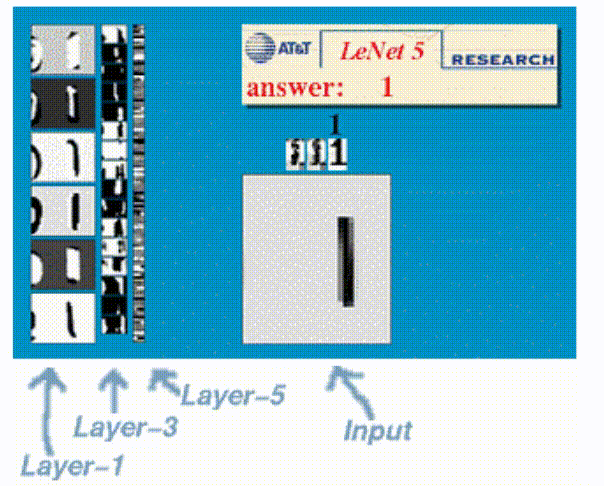

30 年前 (1989) 深度学习还只能费力地部署在台式机上，最终却也只能做个手写体识别；
大约 15 年前 NVIDIA 发布了 cudnn (2007) 从此开启了在 GPU 上训练模型的时代；
随后 Intel 也发布了 AVX-256 指令集 (2008) ，帮助加速深度学习在 CPU 上的训练、部署；

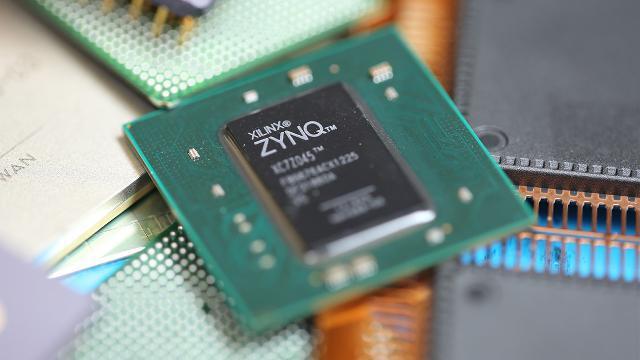

大概 10 年前 Xilinx 发布了 ZYNQ 多核异构 ARM + FPGA 系列 (2011)，帮助深度学习走向低功耗；
到了 2015 年，Tensorflow (Google) 和 Pytorch (Facebook) 陆续发布，从此深度学习的门槛极大地降低，各行各业都开始学习深度学习。

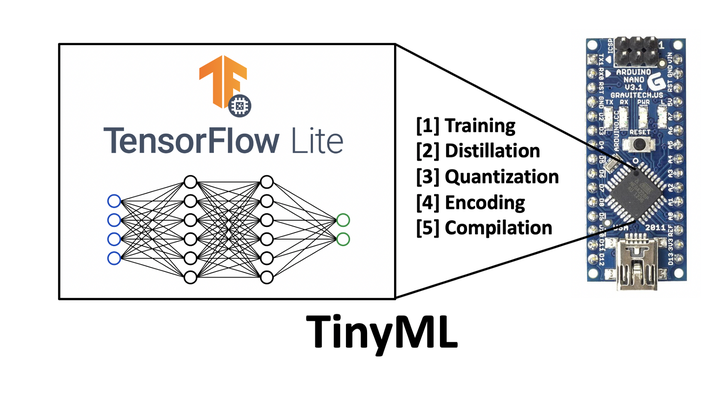

4 年前 ST 发布了 STM32 Cube AI (2018)，随后 Google 又发布了 Tensorflow Lite (2019)，大家又开始热衷于在内存、存储、算力都很有限的 MCU 上部署深度学习；
到了 2021 年，国内又掀起了一股无人驾驶造车的浪潮，突然深度学习开始大面积地部署。
那么问题来了，深度学习是不是真的已经安全稳定到，可以部署在无人驾驶这样非常注重安全，几乎不允许出错的领域呢？以目标检测系统为例，我是不是可以在不被发现的情况下恶意篡改模型的输出，让它检测出本不存在的物体，或者让它没法检测现实存在的物体 (e.g. 路人，红绿灯) ?
当然，这个问题并不是没有人考虑过，从 2015 年第一个针对图像分类模型的攻击开始 (FGSM)，接下来的 6-7 年，陆续有1万多篇 paper 尝试去改变输入的图像，在不被人察觉到原始图像被篡改的情况下，恶意修改模型的输出。
比如下面的经典非法案例，下面左边的大熊猫，加上了中间肉眼看不出来的干扰，右边还是一只大熊猫，然而深度学习会把它识别为长臂猿。
但是过了这么多年，如今深度学习大量被部署的时代，我们有几千上万种攻击深度学习的方式，却几乎没有看到现实生活中，因为被人恶意攻击而造成模型失效的例子，这是为什么呢？
- 大部分攻击方式需要获取被攻击模型的训练集，而现实应用中，在连拿到别人的模型都很困难的情况下，更别谈要获取别人的数据集了；
- 很多攻击没法实现实时性，攻击前需要在 GPU 上经过一段很长时间的优化，然而现实世界模型大都是实时运行的，等到在 GPU 上跑出来攻击结果，早已物是人非；
- 一些勉强能实现接近实时的攻击方式依赖于梯度 (Gradients)，而只有在模型训练的时候会计算梯度，部署运行 (Inference) 的时候不会计算梯度；
- 即使，假设我们很幸运能拿到别人的数据集，又很巧妙的实现了实时的攻击，甚至还不需要梯度，又会发现真的有这个必要吗？
如果我们能直接干扰实际系统的输入图像，通常意味着我们已经获得别人操作系统的访问权限，既然已经可以访问别人的系统了，何必费劲心力去增加干扰，直接 sudo halt (关机) 不是就解决问题了吗？
很多 paper 中的攻击方式，通常是自己的电脑上有一个模型，然后想办法自己攻击自己，但是在面临残酷的现实的时候，很多条件都没法实际实现。于是我在思考一个问题，如果我们没有别人的数据集，没有办法访问别人的系统，没法根据梯度实时更新攻击，是不是还能实时地攻击深度学习模型，并且不被人发现呢？
最终我得到了下面的这个结论：
我们其实是可以把攻击放到传感器端的，终于说到了文章标题，例如直接伪造、篡改摄像头数据。虽然深度学习训练集、模型、操作系统都是几乎无法访问的，但是传感器通常是直接暴露在外的，因为需要采集外界信息。

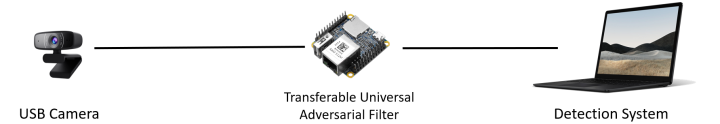

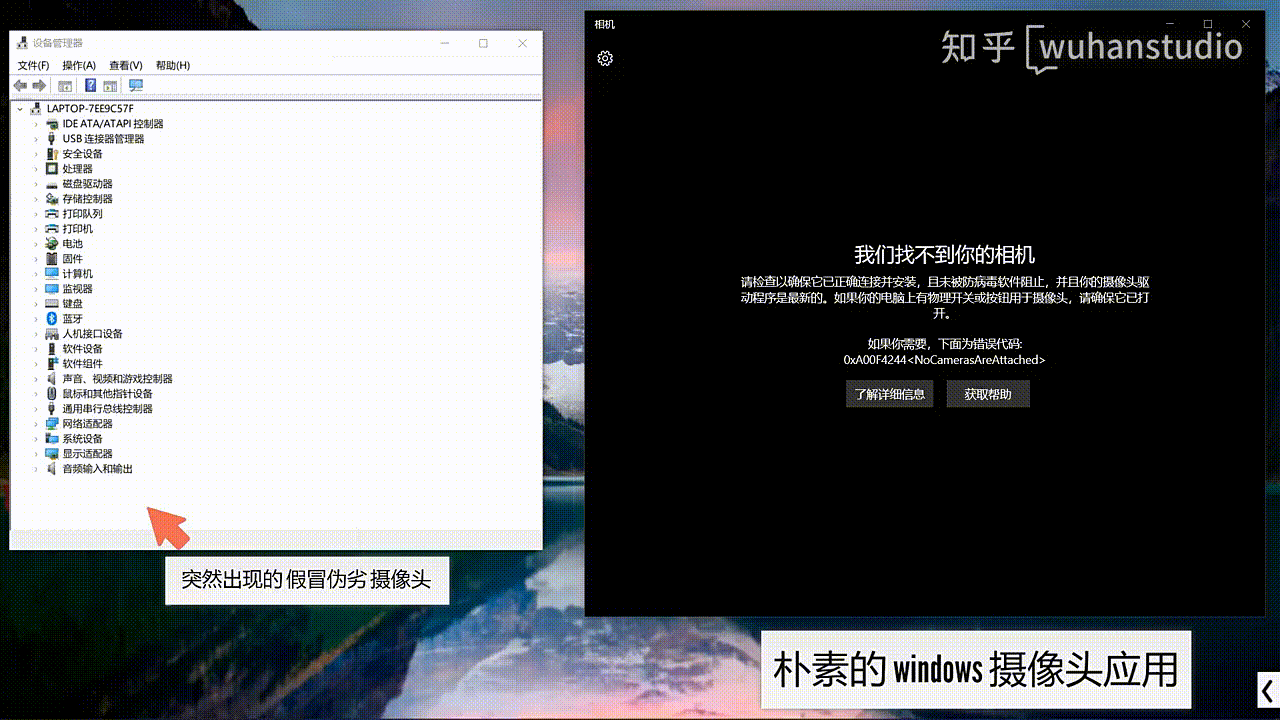

如同密码学领域经典的中间人攻击 (Man-in-the-Middle Attack)，我们能不能在摄像头和系统的中间连接处施加干扰？答案是可以的，比如下面 Windows 识别到了一个普普通通的摄像头，但是其实这个摄像头本身就是一个已经被恶意攻击的摄像头。我们不需要拿到操作系统的访问权限，就可以攻击深度学习模型，因为我们的攻击是针对传感器 (摄像头) 的。
科普性质的介绍就到此结束了，面临严苛的现实，却还希望能实时攻击实际系统，接下来就是需要经历曲折的 Engineering。

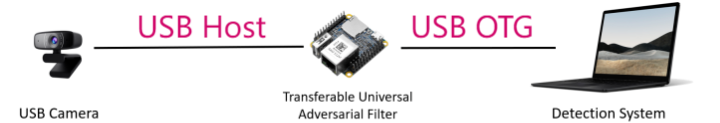

大概思路是这样的：我们需要一块 Linux 开发板，一端 USB Host 连接摄像头，拿到原始摄像头的数据，另一端 USB OTG 模拟一个摄像头，把篡改后的数据再转发出去。这样从 PC 上看，它只检测到有一个 USB 摄像头连接上来了，却没法分辨图像输入是不是收到了篡改。
添加图片注释，不超过 140 字（可选）
1. 读取 Linux 摄像头数据 (V4L2)
首先，我们需要读取原始摄像头的数据。常见的摄像头数据包格式有2种 (MJPEG 和 YUYV 422)，我们可以用 v4l2-ctl 命令看看自己的摄像头支持哪些格式：
$ v4l2-ctl --list-formats -d /dev/video0
ioctl: VIDIOC_ENUM_FMT
Type: Video Capture
[0]: 'MJPG' (Motion-JPEG, compressed)
[1]: 'YUYV' (YUYV 4:2:2)
现在的 USB 摄像头一般是 2 种都支持的，其中 YUYV 422 是没有经过压缩的数据，所以视频的质量通常都不是特别高 (360p)，毕竟要传输实时、高清、未压缩的视频流，可能超过了 USB 的最大传输速率 (USB2.0 High Speed 480Mbps)；MJPEG 从名字也可以看出来，自然就是经过 JPEG 压缩后的图像，压缩后数据量大大减少，所以可以用来传输高清视频流 (720p, 1080p)。
1.1 YUYV422 图像格式

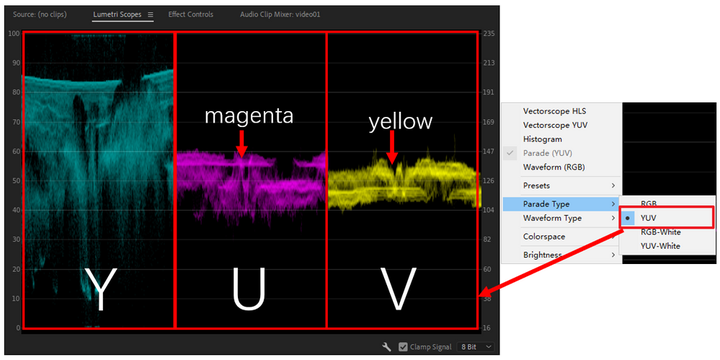

这里简单解释一下 YUV 颜色空间，通常我们熟悉的是 RGB (红绿蓝)，那么为什么摄像头用的是 YUV 呢？因为人的眼睛对亮度变化 (Y) 比较敏感，但是对色度变化 (U, V) 却不是那么敏感 ，所以为了节省视频传输空间，从 YUYV 422 命名也可以看出来，我们对亮度 (Y4) 进行了 2 倍的采样，而色度 (U2 V2) 采样虽然少一些，人眼是看不出来区别的。

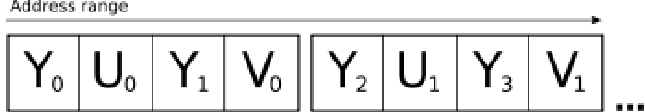

下面就是 YUYV 422 的格式，可以看到 Y 出现了 4 次 (Y0, Y1, Y2, Y3)，U 出现了 2 次 (U0, U1)，V 出现了 2 次 (V0, V1)，这也就是命名里面 422 的由来。不过下面其实是 4 个像素点的数据，所以 4 个像素点一共花费了 (4 +2+2) = 8 byte 的数据，平均每个像素点就花费了 8 / 4 = 2 byte 数据，相比 RGB 一个像素点需要3个字节 (RGB 各一个)，YUYV 只需要 2 个字节，节省了 1 /3 空间。知道了 USB 摄像头的像素格式，接下来就是读取摄像头的图片数据了。
在 linux 系统，视频设备都是以 /dev/video 的形似挂载的，我们需要用 V4L2 (Video for Linux version 2) 驱动读取里面的图像，这里我主要参考下面的链接，并在其基础上支持了 YUYV422，RGB888，MJPEG 格式：
1.2 V4L2 读取图像
大致分为3个部分：打开摄像头，配置摄像头，内存映射，读取图像数据。
首先，我们可以打开摄像头，获取一个文件描述符 (file descriptor)，因为 Linux 设备都是以文件的形式挂载的，所以这和打开一个文件几乎是一样的。
fd = open(v4l2_devname, O_RDWR);
if (fd == -1)
{
perror("Opening video device");
return 1;
}
接下来我们需要配置摄像头的像素格式，分辨率，像素的格式我们需要用到的是 YUYV 和 MJPEG。当然，如果使用 OpenCV 写出 RGB888 的格式到 v4l2loopback 虚拟设备，也是可以读取的。
struct v4l2_format fmt = {0};
fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
fmt.fmt.pix.width = 1280;
fmt.fmt.pix.height = 720;
fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_YUYV;
// fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_MJPEG;
// fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_RGB24;
fmt.fmt.pix.field = V4L2_FIELD_NONE;
if (-1 == xioctl(fd, VIDIOC_S_FMT, &fmt))
{
perror("Setting Pixel Format");
return 1;
}
配置好摄像头格式之后，我们需要做内存映射，把摄像头的图像内存映射到指针，这样我们后面就可以读取数据了，比如下面把摄像头的内存映射到一个 uint8_t* 的 buffer 里面：
uint8_t *buffer;
struct v4l2_requestbuffers req = {0};
req.count = 1;
req.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
req.memory = V4L2_MEMORY_MMAP;
if (-1 == xioctl(fd, VIDIOC_REQBUFS, &req))
{
perror("Requesting Buffer");
return 1;
}
struct v4l2_buffer buf = {0};
buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
buf.memory = V4L2_MEMORY_MMAP;
buf.index = 0;
if(-1 == xioctl(fd, VIDIOC_QUERYBUF, &buf))
{
perror("Querying Buffer");
return 1;
}
buffer = mmap (NULL, buf.length, PROT_READ | PROT_WRITE, MAP_SHARED, fd, buf.m.offset);
最后，我们就可以读取摄像头的数据了：
struct v4l2_buffer buf = {0};
buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
buf.memory = V4L2_MEMORY_MMAP;
buf.index = 0;
if(-1 == xioctl(fd, VIDIOC_QBUF, &buf))
{
perror("Query Buffer");
return 1;
}
if(-1 == xioctl(fd, VIDIOC_STREAMON, &buf.type))
{
perror("Start Capture");
return 1;
}
fd_set fds;
FD_ZERO(&fds);
FD_SET(fd, &fds);
struct timeval tv = {0};
tv.tv_sec = 2;
int r = select(fd+1, &fds, NULL, NULL, &tv);
if(-1 == r)
{
perror("Waiting for Frame");
return 1;
}
if(-1 == xioctl(fd, VIDIOC_DQBUF, &buf))
{
perror("Retrieving Frame");
return 1;
}
但是读出来的数据在 uint8_t* buffer 的指针里，我们还需要把它转换为 OpenCV 的矩阵，方便之后做图像处理：
cv::Mat cv_img;
if (format == 0 ){
// Decode YUYV
cv::Mat img = cv::Mat(cv::Size(image_width, image_height), CV_8UC2, buffer);
cv::cvtColor(img, cv_img, cv::COLOR_YUV2RGB_YVYU);
}
if (format == 1) {
// Decode MJPEG
cv::_InputArray pic_arr(buffer, image_width * image_height * 3);
cv_img = cv::imdecode(pic_arr, cv::IMREAD_UNCHANGED);
}
if (format == 2) {
// Decode RGB3
cv_img = cv::Mat(cv::Size(image_width, image_height), CV_8UC3, buffer);
}
cv::imshow("view", cv_img);
这样我们就顺利读取到 /dev/video 的数据，并且转换成 OpenCV 的格式了，剩下的就是把图像编码转发到虚拟摄像头了。完整代码可以在 Github 上找到：
2. USB Gadget 虚拟摄像头
我们需要一个支持 USB Gadget 模拟摄像头设备的 Linux 内核。如果是树莓派4的话，内核默认是支持的，其他的开发版可能就需要重新编译 Linux 内核了。
2.1 Buildroot 构建 Linux 内核、根文件系统
Buildroot 可以帮我们快速构建引导 (u-boot)，Linix 内核，和根文件系统。如果是使用 buildroot 编译内核的话，需要打开 UVC V4L2 摄像头支持：
$ make linux-menuconfig
--> Device Drivers
Multimedia Support -->
Media USB Adapters -->
[M] USB Video Class
V4L platform devices -->
其次，我们需要打开 USB Gadget Configfs，这样就可以配置 USB 模拟摄像头了 （g_webcam 已经被淘汰了，不建议使用）：
-> Device Drivers
-> USB support (USB_SUPPORT [=y])
-> USB Gadget Support (USB_GADGET [=m])
-> USB Gadget functions configurable through configfs (USB_CONFIGFS [=m])
这样我们就可以在 linux 启动后加载内核模块了：
# modprobe libcomposite dwc2
# mount | grep configfs
configfs on /sys/kernel/config type configfs (rw,relatime)
当然，如果是想完全伪造一个不存在的设备，也可以使用 v4l2loopback，不过这个是在 buildroot 的根文件系统里选择：
$ make menuconfig
-> Target packages
-> Audio and video applications
-> v4l2loopback (BR2_PACKAGE_V4L2LOOPBACK [=y])
配置编译好 Linux 内核之后，接下来就可以启动 linux 进行后续的配置了。当然，不要忘了在 Linux 设备树里打开USB OTG：
/*
*usb_port_type: usb mode. 0-device, 1-host, 2-otg.
*usb_detect_type: usb hotplug detect mode. 0-none, 1-vbus/id detect, 2-id/dpdm detect.
*usb_detect_mode: 0-thread scan, 1-id gpio interrupt.
*usb_id_gpio: gpio for id detect.
*usb_det_vbus_gpio: gpio for id detect. gpio or "axp_ctrl";
*usb_wakeup_suspend：0-SUPER_STANDBY, 1-USB_STANDBY.
*/
&usbc0 {
device_type = "usbc0";
usb_port_type = <0x2>;
usb_detect_type = <0x1>;
usb_detect_mode = <0>;
usb_id_gpio = <&pio PB 8 GPIO_ACTIVE_HIGH>; /*unused */
enable-active-high;
usb_det_vbus_gpio = <&pio PB 9 GPIO_ACTIVE_HIGH>;/*unused */
usb_wakeup_suspend = <0>;
usb_serial_unique = <0>;
usb_serial_number = "20080411";
rndis_wceis = <1>;
status = "okay";
};
2.2 Configfs 配置虚拟摄像头
Configfs 可以让我们在用户态 (userspace) 配置 linux 内核驱动，比如我们可以配置 USB OTG 成串口，访问 linux 控制台；或者配制成以太网口，利用 USB OTG 共享网络，当然，接下来要做的是配置成 USB 摄像头，这部分只要照着文档配置就可以了。
比如我们可以任意改变 USB 的厂家，设备名：
echo 0x1d6b > /sys/kernel/config/usb_gadget/pi4/idVendor
echo 0x0104 > /sys/kernel/config/usb_gadget/pi4/idProduct
echo 0x0100 > /sys/kernel/config/usb_gadget/pi4/bcdDevice
echo 0x0200 > /sys/kernel/config/usb_gadget/pi4/bcdUSB
echo 0xEF > /sys/kernel/config/usb_gadget/pi4/bDeviceClass
echo 0x02 > /sys/kernel/config/usb_gadget/pi4/bDeviceSubClass
echo 0x01 > /sys/kernel/config/usb_gadget/pi4/bDeviceProtocol
mkdir /sys/kernel/config/usb_gadget/pi4/strings/0x409
echo 100000000d2386db > /sys/kernel/config/usb_gadget/pi4/strings/0x409/serialnumber
echo "Samsung" > /sys/kernel/config/usb_gadget/pi4/strings/0x409/manufacturer
echo "Fake Camera" > /sys/kernel/config/usb_gadget/pi4/strings/0x409/product
mkdir /sys/kernel/config/usb_gadget/pi4/configs/c.2
mkdir /sys/kernel/config/usb_gadget/pi4/configs/c.2/strings/0x409
echo 500 > /sys/kernel/config/usb_gadget/pi4/configs/c.2/MaxPower
echo "UVC" > /sys/kernel/config/usb_gadget/pi4/configs/c.2/strings/0x409/configuration
mkdir /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0
mkdir -p /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/control/header/h
ln -s /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/control/header/h /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/control/class/fs
当然，也可以设置虚拟摄像头的数据格式，这里主要有2个，也就是前面提到的：未压缩的 (uncompressed) 和压缩的（MJPEG）：
# MJPEG 720p
mkdir -p /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/mjpeg/m/720p
cat <<EOF > /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/mjpeg/m/720p/dwFrameInterval
5000000
EOF
cat <<EOF > /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/mjpeg/m/720p/wWidth
1280
EOF
cat <<EOF > /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/mjpeg/m/720p/wHeight
720
EOF
cat <<EOF > /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/mjpeg/m/720p/dwMinBitRate
29491200
EOF
cat <<EOF > /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/mjpeg/m/720p/dwMaxBitRate
29491200
EOF
cat <<EOF > /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/mjpeg/m/720p/dwMaxVideoFrameBufferSize
1843200
EOF
未压缩的 YUYV（低分辨率）：
# YUYV 360p
# mkdir -p /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/uncompressed/u/360p
# cat <<EOF > /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/uncompressed/u/360p/dwFrameInterval
# 666666
# 1000000
# 5000000
# EOF
# cat <<EOF > /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/uncompressed/u/360p/wWidth
# 1280
# EOF
# cat <<EOF > /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/uncompressed/u/360p/wHeight
# 720
# EOF
# cat <<EOF > /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/uncompressed/u/360p/dwMinBitRate
# 29491200
# EOF
# cat <<EOF > /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/uncompressed/u/360p/dwMaxBitRate
# 29491200
# EOF
# cat <<EOF > /sys/kernel/config/usb_gadget/pi4/functions/uvc.usb0/streaming/uncompressed/u/360p/dwMaxVideoFrameBufferSize
# 1843200
# EOF
完整的配置可以在这里找到：
3. YUV 转码 MJPEG 推流
现在，我们可以读取 /dev/video0 的图像数据，也定制了一个 Linux 内核可以模拟 USB 摄像头，最后一步当然就是修改视频流了，为了实现实时的性能，这里需要手动转码。这里有2条路径：

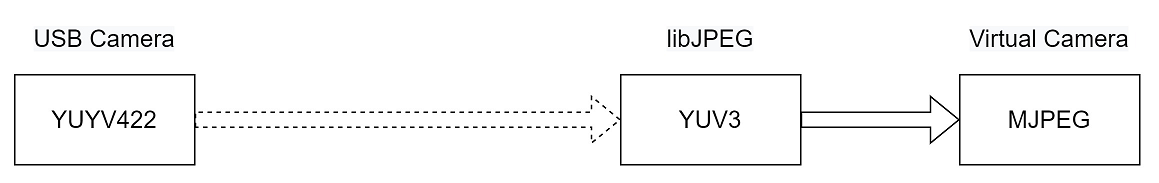

不做图像处理直接编码转发视频流 YUYV — YUV3 — JPEG

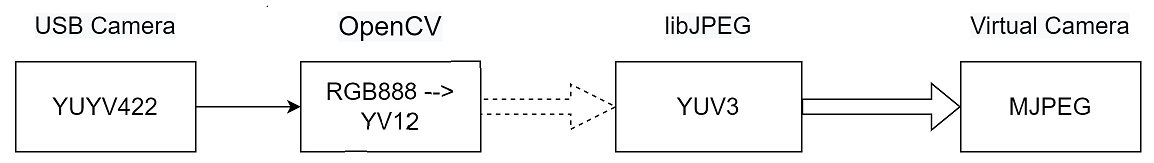

OpenCV 图像处理后编码转发视频流 YUYV — RGB888 — YV12 — YUV3 — JPEG
有些我们可以用 OpenCV 和 libJPEG 转换，但图上虚线部分是需要我们手写转换格式的，因为 libJPEG 的输入要求是 YUV3 的格式，而 OpenCV 输出是 YV12，所以需要实现 YUYV --> YUV3 和 YV12 --> YUV3。
3.1 YUYV to YUV3
前面提到，YUYV 422 是因为人眼对色度不那么敏感，所以为了节省带宽，UV 只用了一半的存储空间；而 YUV3 其实数据内容是一模一样的，只是为了方便处理，把 YUV 做成了等长，大致看起来格式是这样的：
// YUV422 (2 pixels)
| Y0 U0 Y1 V0 | Y2 U1 Y3 V1 |
// YUV 3 (2 pixels)
| Y0 U0 V0 | Y1 U0 V0 | Y2 U1 V1 | Y3 U1 V1 |
可以看到，YUV3 其实就是为了让 YUV 等长，而把 UV 重复了一遍，所以当我们转换图片的一行可以这么操作：
for (i = 0, j = 0; i < cinfo.image_width * 2; i += 4, j += 6) {
//input strides by 4 bytes, output strides by 6 (2 pixels)
tmprowbuf[j + 0] = input[offset + i + 0]; // Y (unique to this pixel)
tmprowbuf[j + 1] = input[offset + i + 1]; // U (shared between pixels)
tmprowbuf[j + 2] = input[offset + i + 3]; // V (shared between pixels)
tmprowbuf[j + 3] = input[offset + i + 2]; // Y (unique to this pixel)
tmprowbuf[j + 4] = input[offset + i + 1]; // U (shared between pixels)
tmprowbuf[j + 5] = input[offset + i + 3]; // V (shared between pixels)
}
也就是浪费一些存储空间，把 Y1 U1 Y2 V1 重新排序成 Y1 U1 V1 | Y2 U2 V2 的格式。
3.2 YV12 to YUV3

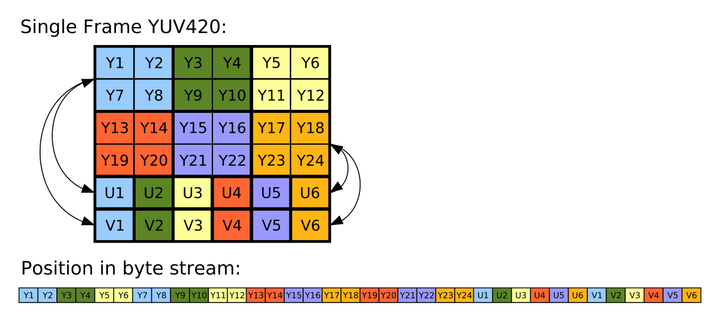

这两个格式之间的转换就略微有些麻烦了，前面 YUYV 到 YUV3 的转换其实只是做了个冗余的重新排序，因为它俩一张图片的内存排布方式是一样的，都是按顺序存储 YUV，然而 YV12 就略微复杂，它是先存储所有的 Y，然后再存储所有的 U，最后再存储所有的 V，在内存里的排布看起来是这样的：
这有点类似于图片在 CPU 和 GPU 的 Channel 排布不同，从 NWHC 转换到 NCWH。
for (i = 0, j = 0; i < cinfo.image_width; i += 1, j += 3) {
//input strides by 3 bytes, output strides by 1 (2 pixels)
tmprowbuf[j + 0] = input[i + cinfo.image_width * cinfo.next_scanline];
// Jump through all Y (cinfo.image_width * cinfo.image_height)
tmprowbuf[j + 1] = input[i / 2 + cinfo.image_width * cinfo.image_height + (cinfo.image_width / 2) * (cinfo.next_scanline / 2)];
// Jump through all Y and U ((cinfo.image_width / 2) * (cinfo.image_height / 2))
tmprowbuf[j + 2] = input[i / 2 + cinfo.image_width * cinfo.image_height + (cinfo.image_width / 2) * (cinfo.image_height / 2) + (cinfo.image_width / 2) * (cinfo.next_scanline / 2)];
}
上面宽高分别除以了2是因为前面提到，人眼对色度 (UV) 不敏感，所以一个 2x2 的 4 个像素点，其实用的同一个 1 个 U 来存储，所以 UV 在内存宽高的占用，各是 Y 的 1/2。
3.3 JPEG 编码
当然，如果是简单的图片叠加，其实我们也可以不解码，直接做图像处理，但是这对原始图片的尺寸有一些要求，后期优化性能可以考虑直接对 JPEG 做图像处理。这里简单介绍一下 JPEG 编码，使用 libjpeg 编码。

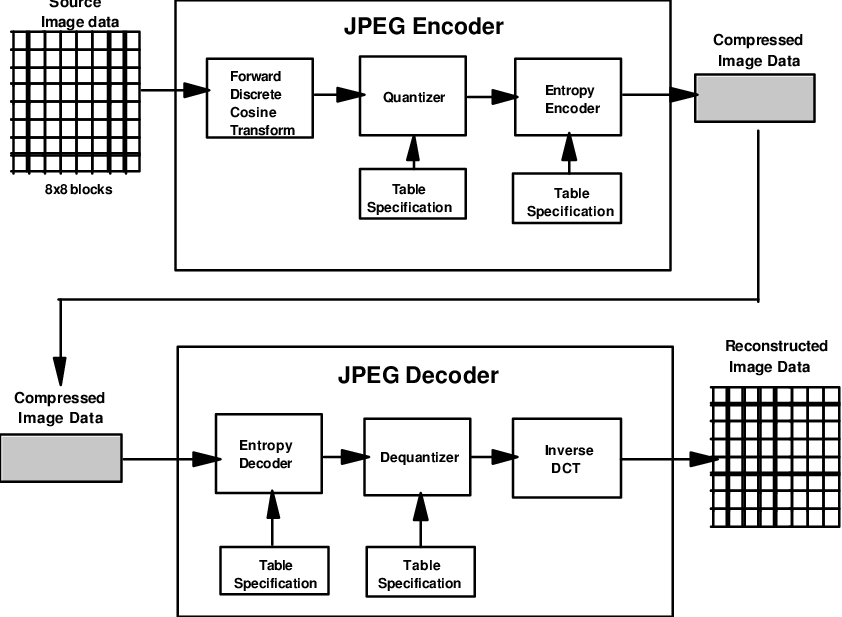

其实 JPEG 的编码还是比较简单的，对原始图片首先进行 离散余弦变换 (Discrete Cosine Transform)，然后进行量化，损失一部分信息，但是图像尺寸得到减少，最后进行霍夫曼编码。而解码就是完全相反的过程，先霍夫曼解码，去除量化，最后做个 DCT 反变换就得到原始图像了。

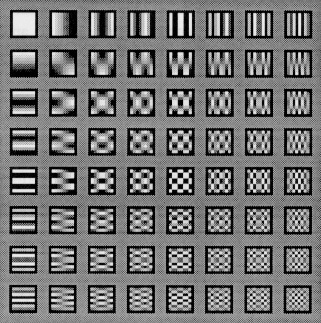

为什么要进行 DCT 变换呢？这也是为了方便后面进行量化，一张图片其实可以表示为下面的 64 种分量组合：
当然，一张图片里并不会同时包含所有的分量，例如纯色背景图左上角的低频分量就会比较多，而右下角的高频分量就会比较少，所以我们在后一步量化的时候，可以量化掉掉图片里的一部分信息，但是图片整体看起来不会有明显的区别。
最后的霍夫曼编码，其实是为了压缩存储空间，前面经过量化之后，一张图片的 RGB 值可能性大大减少，比如一张 8x8 纯黑的背景，所有的值都是0，那么我们其实并不需要存储 64 个 0，只要存储 64，0，后面只要按照规则知道这代表 64 个 0 进行解码就可以了。

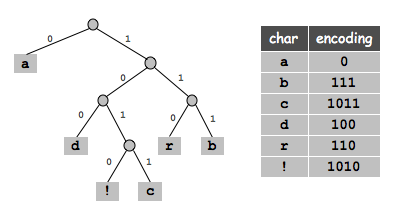

下面这张图就是霍夫曼编码的直观表示，例如一个字节 a, b, c, d 占的存储空间都是 1 个字节，8 bit，但是一个文件内并不一定会出现 ASCII 码表里所有的字符，经过霍夫曼编码之后，a 可以只用1个 bit 0 表示，b 用 111 一共 3 个 bit 表示，就节省了大量的存储空间。
4. 总结
于是到此为止，介绍了 USB 摄像头的 2 种常见格式 (YUYV 和 MJPEG)，前者 YUYV 是未压缩的低分辨率图像，后者 MJPEG 可以实时传输高分辨率的压缩后图像，并说明了如何从 V4L2 文件 /dev/video0 里面读取数据，并进行转码 (YUYV --> YUV3) (YV12 --> YUV3)，利用 OpenCV 进行图像处理，随后 JPEG 编码 (DCT 变换 --> 量化 --> Huffman 编码)，最后利用定制的 Linux 内核，初始化 USB OTG 为摄像头设备，实时传递篡改后的视频流数据到 PC 端。
